印刷機-更換離合器
更換離合器
先拆後外殼，才持續以下步驟：
|
順序 |
圖示 |
說明 |
|
1.
|
 |
左邊要插上螺絲起子固定，起準備拆右邊齒輪組5顆螺絲 |
|
2.
|
 |

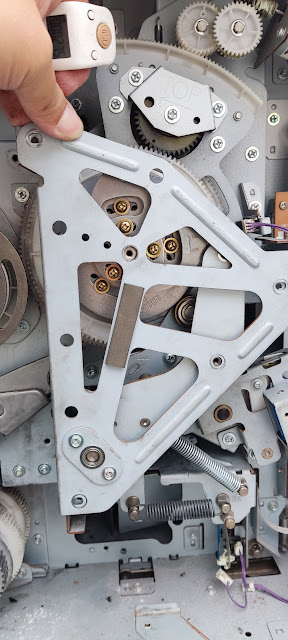

五顆螺絲扭下，取下鐵片架。 注意齒輪位置不要跑掉，跑掉要重新定位！ |
|
3.
|
 |
取出鐵片架，放鬆兩個彈簧，注意原本扣住的位置。 |
|
4.
|
 |
放鬆彈簧兩組 |
|
5.
|
 |
離合器的位置，先扭下兩顆螺絲及拔連接排線 |
|
6.
|
 |

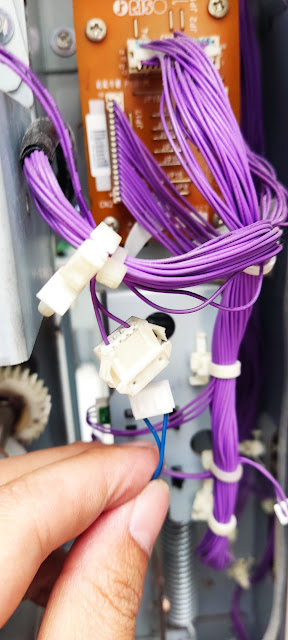

第一組，拔下(藍色)排線公母插槽 |
|
7.
|
 |
扭下兩顆螺絲，注意銅扣的方向及切面 |
|
8.
|
 |
取下第一層鐵片組，露出D字型(單邊切面)的銅扣及白色齒輪。注意順序及方向。 |
|
9.
|
 |
先取下D字型的銅扣，再取下白色齒輪 |
|
10.
|
 |
D字型(單邊切面)的銅扣是凸面及白色齒輪的鐵圈上有字，皆要朝外！！ |
|
11.
|
 |
第二層鐵片組，上方螺絲扭下 |
|
12.
|
 |
下面螺絲也扭下 |
|
13.
|
 |
第二組，拔下(藍色)排線公母插槽 |
|
14.
|
 |
之後，就能取出離合器，它有鐵片與馬達扣夾的機制，裝回去時要留意！ |
|
15.
|
 |
最後是1夥雙切面的銅扣，裝回去時要注意對準才能嵌入！ |
|
16.
|
 |
雙切面的銅扣 |
|
17.
|
 |
防呆設計的孔洞。有一字凹槽的鐵軸，要先轉成正1的角度，之後在安裝離合器的插硝才能對得準。務必將銅扣裝對固定才對。 |
|
18.
|
 |
有一字凹槽的鐵軸，要先轉成正1的角度。務必將銅扣裝對固定才對。 |
|
19.
|
 |
離合器的插硝是凸1字型，要能對得上鐵軸的凹1字型的槽，對準固定，並試著轉轉看，能連動就對了。 |
|
20.
|
之後復歸動作，如將步驟倒著進行安裝原貌即可 |
上鎖後蓋殼即可 |
